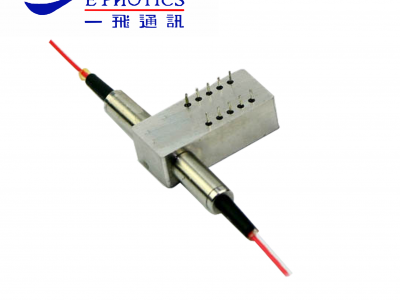

产品描述
1x2 机械光开关通过连接或阻断光信号连接进光路中，产品通过电信号控制达到光路的切 换，优良的设计使得产品具有高稳定性、高可靠性、低损耗、低成本等优点，广泛用于光 网络的切换和保护。
产品应用
● 系统监控
● 光传感系统
● 网络安全和监控
产品特点
● 低损耗
● 高稳定性、高可靠性、低串扰
● 光路无胶
产品参数
|
项目 parameters |
单位 unit |
规格参数 specifications |
|
|
工作波长 wavelength range |
nm |
850 ± 50 / 1310 ± 50 |
1260 ~ 1650 |
|
测试波长 test wavelength |
nm |
850 / 1310 |
1310 / 1550 |
|
插入损耗 insertion loss 1, 2 |
db |
≤ 0.8 |
|
|
波长相关损耗 wdl |
db |
≤ 0.30 |
|
|
温度相关损耗 tdl |
db |
≤ 0.30 |
|
|
偏振相关损耗 pdl |
db |
-- |
sm ≤ 0.05 |
|
回波损耗 return loss |
db |
mm ≥ 30 |
sm ≥ 50 |
|
串扰 crosstalk |
db |
mm ≥ 35 |
sm ≥ 55 |
|
重复性 repeatability |
db |
≤ ±0.02 |
|
|
寿命 durability |
cycles |
≥10 million |
|
|
响应时间 switching time |
ms |
≤ 5 |
|
|
最大光功率 maximum optical power |
mw |
≤ 500 |
|
|
工作温度 operating temperature |
℃ |
-20 ~ 70 |
|
|
存储温度 storage temperature |
℃ |
-40 ~ 85 |
|
|
相对湿度 relative humidity |
% |
5 ~ 95 |
|
|
尺寸 dimension |
mm |
(l)25.0×(w)12.0×(h)7.5 ±0.2 |
|
|
note: 1 test at room temperature and sop. 2 excluding connectors, 0.2db for one pair connectors. |
|||
