主要特点 features
l 光谱范围： 850~1650nm
l 3db带宽：20ghz
l 响应时间：18ps
l 结构紧凑，k头输出
应用领域 applications
l 高速脉冲探测
l 高速光纤通信系统
l 微波链路
l 布里渊光纤传感系统
性能参数：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
响应波长 |
l |
nm |
850 |
|
1650 |
|
|
-3db带宽 |
bw |
ghz |
20 |
|
|
|
|
暗电流 |
id |
na |
|
|
10 |
25ºc |
|
响应度 |
r |
a/w |
|
0.8 |
|
l=1550nm |
|
上升时间 |
tr |
ps |
|
18 |
|
|
|
偏振相关损耗 |
pdl |
db |
0.2 |
|
0.6 |
|
|
光回损 |
orl |
db |
|
|
-35 |
dc—20ghz |
|
增益 |
g |
v/w |
|
40 |
- |
|
|
电回损 |
s22 |
db |
|
|
-10 |
dc—20ghz |
|
输出阻抗 |
z |
w |
|
50 |
|
|
|
工作电压 |
vop |
v |
dc 5v |
|||
|
外形尺寸 |
lxwxh |
mm |
100 x 100 x 34 |
|||
|
输入光纤 |
|
单模光纤/多模光纤 |
||||
|
光纤接头 |
|
fc/pc、fc/apc |
||||
|
输出接口 |
|
k(f) |
||||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
pin |
mw |
|
|
10 |
|
工作电压 |
vop |
v |
- |
5 |
- |
|
工作温度 |
top |
ºc |
-10 |
|
60 |
|
储存温度 |
tst |
ºc |
-40 |
|
85 |
|
湿度 |
rh |
% |
5 |
|
90 |
订货信息：
|
tc |
pd |
20g |
a |
xx |
xx |
xx |
|
|

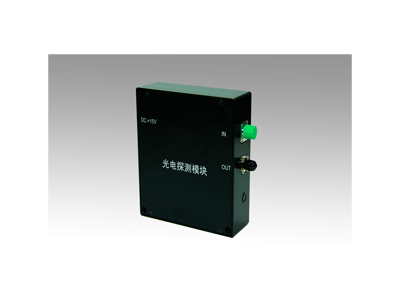

光探测模块 photodetector |
-3db带宽： 20---20 ghz |
工作波长： 850~1650 nm
|
sm----单模光纤 mm----多模光纤 |
接头类型： fp---fc/pc fa---fc/apc |
耦合方式： dc ac |
如有特殊需求，请联系和记娱乐手机销售人员
