主要特点 features
l 工作波长850~1650nm、320-1000nm
l 固定增益
l 高灵敏度
l 低噪声
应用领域 applications
l 光纤传感系统
l 弱光检测系统
性能参数：
|
参数 |
tc-hsp-100-a |
tc-apr-100-b |
||
|
光谱响应范围 |
850~1650nm |
320~1000nm |
||
|
材料类型 |
ingaas |
si |
||
|
光输入 |
光纤 |
自由空间 |
光纤 |
自由空间 |
|
光敏面直径 |
- |
75um |
- |
1mm |
|
-3db带宽 |
dc-100hz |
dc-100hz |
||
|
上升时间 |
3ms |
3ms |
||
|
响应度 |
0.9a/w@1550nm |
0.5a/w@700nm |
||
|
增益 |
0.8×109v/w |
0.4×109v/w |
||
|
最小探测光功率 |
-83dbm |
-80dbm |
||
|
饱和光功率 |
5nw |
10nw |
||
|
工作电压 |
dc ±5v |
|||
|
工作电流 |
80ma |
|||
|
输入接头 |
fc |
|||
|
输出接头 |
sma |
|||
|
输出耦合方式 |
dc |
|||
|
外形尺寸 |
60x50x20 |
|||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
pin |
mw |
|
|
10 |
|
电源正电压 |
vop |
v |
4.8 |
|
5.2 |
|
电源负电压 |
vop |
v |
-4.8 |
|
-5.2 |
|
工作温度 |
top |
ºc |
-10 |
|
60 |
|
储存温度 |
tst |
ºc |
-40 |
|
85 |
|
湿度 |
rh |
% |
5 |
|
90 |
订货信息：
|
tc |
hsp |
100 |
x |
xx |
|
|

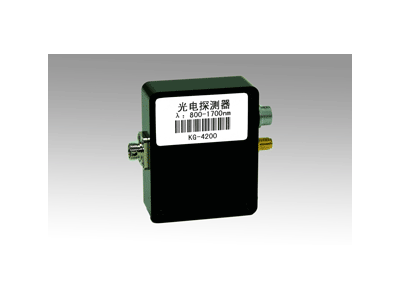

探测器模块 photoreceiver
|
-3db带宽-100hz |
工作波长 a:850-1650nm b:320-1000nm |
输入类型： fc----光纤耦合 fs----free space |
如有特殊需求，请联系和记娱乐手机销售人员
