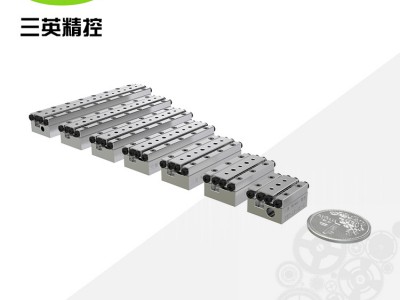

pts-17系列惯性电机平移台
说明：pts-17系列平台采用惯性电机作为驱动，可选配微型反馈系统，具有优良的定位及位置反馈性能；该系列平台宽度均为17mm，高度均为11.5mm，结构精巧，实现超小尺寸、高精度、长寿命。主体采用高硬度航空铝材质，驱动部件可实现纳米级步进量。因此适用于小空间、小负载、微米及纳米级运动定位运用场景。
特点：超小体积、高重复定位精度。
使用场景：光学腔体、真空环境、小空间运用场景。
产品参数：
|
型号
|
pts-17-12/g
|
pts-17-20/g
|
pts-17-25/g
|
pts-17-30/g
|
pts-17-35/g
|
pts-17-40/g
|
pts-17-50/g
|
pts-17-60/g
|
|
行程（mm）
|
12
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
|
直线度(μm)
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
35
|
|
偏摆(arcsec)
|
±20
|
±20
|
±20
|
±40
|
±40
|
±60
|
±60
|
±60
|
|
俯仰(arcsec)
|
±20
|
±20
|
±20
|
±40
|
±40
|
±60
|
±60
|
±60
|
|
分辨率（nm）
|
18
|
18
|
18
|
18
|
18
|
18
|
18
|
18
|
|
重复定位精度(nm)
|
±200
|
±200
|
±200
|
±200
|
±200
|
±200
|
±200
|
±200
|
|
精度(μm)
|
±2
|
±2
|
±2
|
±2
|
±3
|
±3
|
±3
|
±3
|
|
最大速度(mm/s)
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
|
最大负载(kg)
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
开环最小步进量(nm)
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
10
|
|
闭环最小步进量(nm)
|
36
|
36
|
36
|
36
|
36
|
36
|
36
|
36
|
|
驱动方式
|
惯性电机
|
惯性电机
|
惯性电机
|
惯性电机
|
惯性电机
|
惯性电机
|
惯性电机
|
惯性电机
|

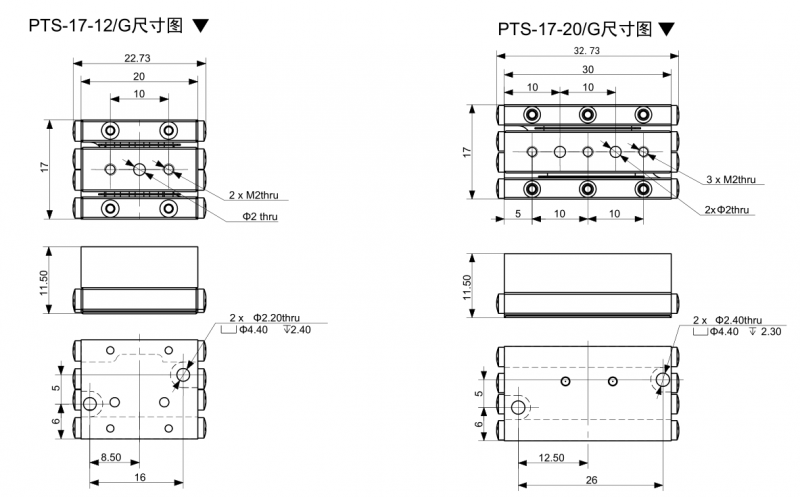

尺寸图：
