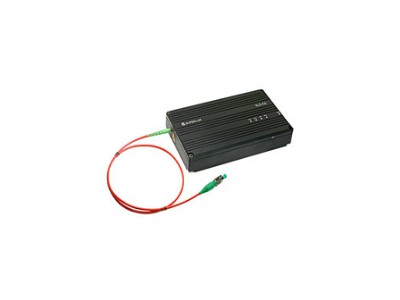

sld-mcs/scs系列微型宽带光源模块
产品简介：
superlum sld-mcs/scs系列微型宽带光源模块是一种宽光谱普通单模sm或保偏单模pm耦合光源模块，适用于需要可靠、功能强大、稳定、低噪声、光谱宽、平坦、相干长度短的sld光源的应用。高精度电流和温度控制器为光源内部的sld模块供电。sld在sld-mcs 和sld-scs光源模块中的的调制速度高达50khz(开/关)。
sld-mcs/scs器件替代了旧版sld - ms光源，具有更好的稳定性、更高的效率、更宽的工作范围和更低的噪声。如果驱动电流小于400ma，则可以使用superlum的任何一款sld器件来构建。它们可以由大范围的电源电压供电，从9v到30v dc，并允许使用开关模式的直流电源。
该sld-mcs的尺寸与旧版sld - ms光源相同，都是80mm×110mm×26mm，所有的连接也是一样的。然而，由于一个非常大功率的sld可以集成到sld-mcs光源中，当电源被应用到电源连接器(9-30v dc输入)时，sld的光输出不会自动打开。要打开发射开关，必须将一个 5v ttl信号应用到"logic"连接器的适当引脚上。与旧版sld - ms类似，sld-mcs光源也是光纤输出，fc/apc接头。
sld-scs有一个更大的底盘，95mm×155mm×29mm，这允许增加额外的内部保护和激光安全措施(根据需求而定)，如光学功率超调保护等。sld-scs是fc/apc法兰输出，内部集成一根1米长0.9mm松套管的fc/apc-fc/apc光纤。额外的小型光纤组件可以根据要求集成到sld-scs中。
产品特点：
紧凑的设计
高达400ma的sld驱动电流，几乎适用于任何superlum sld器件
宽阔的电源电压等级(9 – 30v dc)
sld电源的外部或内部控制
自动电流控制(acc)模式
自动功率控制(apc)模式
50khz调制速度(开/关)
0… 50℃工作温度范围(可扩展至-40… 85℃)
高稳定性，低噪音
sld器件规格：
|
型号 |
波长 |
谱宽 |
输出功率 （单模耦合输出） |
||
|
最小 |
最大 |
最小 |
最大 |
||
|
sld-cs-261-hp1-sm-670-i |
670 ± 10 nm |
6.0 nm |
7.0 nm |
4.0 mw |
5.0 mw |
|
sld-cs-331-hp3-sm-785-i |
785 ± 10 nm |
40 nm |
45 nm |
15.0 mw |
20.0 mw |
|
sld-cs-381-hp3-sm-795-i |
795 ± 5 nm |
13 nm |
15 nm |
15.0 mw |
20.0 mw |
|
sld-cs-371-hp3-sm-840-i |
840 ± 10 nm |
45 nm |
50 nm |
15.0 mw |
20.0 mw |
|
sld-cs-341-hp3-sm-840-i |
840 ± 10 nm |
20 nm |
25 nm |
20.0 mw |
25.0 mw |
|
sld-cs-341-hp2-sm-880-i |
880 ± 10 nm |
30 nm |
40 nm |
10.0 mw |
15.0 mw |
|
sld-cs-531-hp3-sm-1050-i |
1050 ± 10 nm |
30 nm |
35 nm |
15.0 mw |
20.0 mw |
|
sld-cs-541-hp3-sm-1050-i |
1050 ± 10 nm |
60 nm |
70 nm |
10.0 mw |
15.0 mw |
