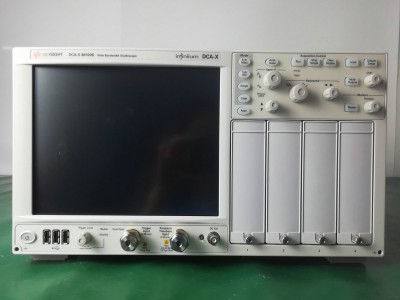

是德科技（agilent）86100d 说明：
keysight 86100d dca-x可同时在多达16个通道上对从50mb / s到80 gb / s的高速数字设计进行精确测量。应用程序包括：
光学-收发器设计和制造。
电气-asic / fpga / ic设计和表征。
tdr / tdt / s参数-串行总线设计，电缆和pcb表征。
dca-x提供了强大的分析功能，可通过许可的软件选件来启用。
水平系统（时基）。
比例因子（满刻度为十格）：最小2 ps / div（使用86107a或86100d-ptb：500 fs / div），最小1 ps / div。
延迟：最小24 ns，1000个屏幕直径或10 s，以较小者为准。
时间间隔精度：1 ps 增量时间读数的1.0％或8 ps，以较小者为准。
抖动模式操作：时间间隔精度-抖动模式操作1 ps。
时间间隔分辨率：≤（屏幕直径）/（记录长度）或62.5 fs，以较大值为准。
显示单位：位或时间（tdr模式-米）。
垂直系统（通道）。
通道数：16（同时采集）。
垂直分辨率54xxx，83xxx，86xxx：14位a / d转换器（平均有16位或更多位）。
记录长度旧版ui：16到16k样本，不带模式锁定的flexdca：16到64k样本，带模式锁定的flexdca：16个最多32m样本。
触发模式。
内部触发：自由运行。
外部直接触发：dc至100 mhz（有限带宽），dc至3.2 ghz（全带宽）。
抖动
特性：<1.0 ps rms 5 * 10e-5的延迟设置。
最大值：1.5 ps rms 5 * 10e-5的延迟设置。
触发。
灵敏度：200 mvpp（正弦输入或最小200 ps的脉冲宽度）。
200 mvpp正弦输入：50 mhz至13 ghz，（带选件ptb时为32 ghz）
触发配置触发电平调整：-1 v至 1v。
边沿选择：正向或负向。
磁滞：正常或高灵敏度。
选项。
-str; 标准触发。
-etr; 增强触发。
-ptb；精密时基集成在大型机中。
-gpi；已安装gpib卡接口（默认）。
-gpn; 没有gpib卡接口。
-090; 可移动硬盘驱动器。
-092; 内部硬盘驱动器（默认）。
-061; matlab-基本示波器软件包。
-062；matlab-标准示波器软件包。
-200; 增强的抖动分析软件。
-201; 先进的波形分析软件。
-202; 增强的阻抗和s参数软件。
-300; 幅度分析/ rin / q因子。
